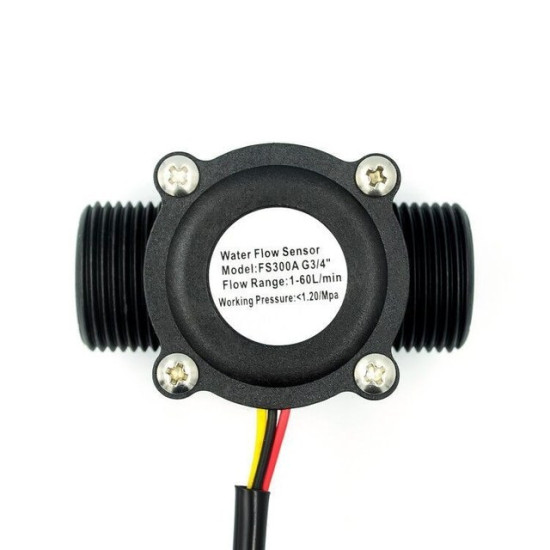

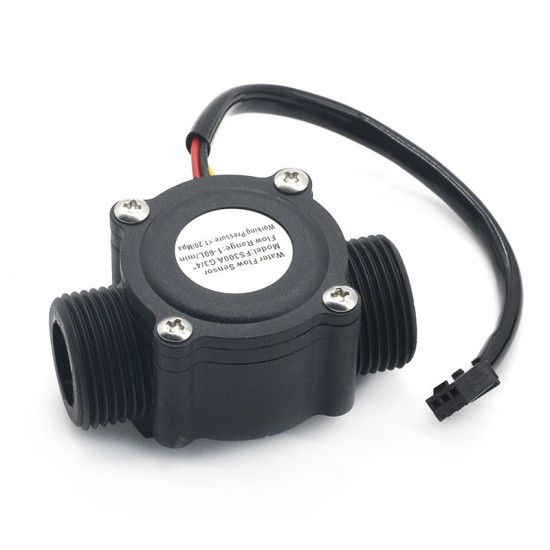

Cảm biến lưu lượng nước FS300A G3/4 27mm

Mới

Thẻ: cảm biến lưu lượng nước , cam bien luu luong nuoc , fs300a , cảm biến fs300a , cam bien fs300a , đo lưu lượng nước , do luu luong nuoc , cảm biến hall , cam bien hall , 1J2

Cảm biến lưu lượng nước FS300A G3/4 27mm

Hàng trong kho: 24
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 2297
Vị trí: 1J2

Số lượng đã bán: 5

0 đánh giá - Viết đánh giá

162.000đ

Giá chưa bao gồm VAT: 150.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cảm biến lưu lượng nước FS300A G3/4 27mm là thiết bị đo lưu lượng chuyên dụng hoạt động dựa trên cơ chế cánh quạt tích hợp nam châm và cảm biến hiệu ứng Hall bên trong. Thiết bị tạo ra tín hiệu xung vuông dạng NPN tỷ lệ với tốc độ dòng chảy, hỗ trợ giám sát và tính toán lưu lượng nước chính xác.

2. Thông số kỹ thuật

Model: FS300A
Kích thước ren: G3/4 (27mm)
Điện áp hoạt động: 3.5V – 24V DC
Dòng điện tiêu thụ: 10mA
Dải lưu lượng đo: 1 – 60 L/min
Áp lực chịu đựng tối đa: 1.7MPa
Nhiệt độ hoạt động: 35°C – 120°C
Độ ẩm hoạt động: 35% – 90% RH
Sai số: 5%
Số chân kết nối: 3 chân (Đỏ: VCC 5-24V, Đen: GND, Vàng: Tín hiệu xung)
Công thức tính lưu lượng: Q = F / 6 (F: Tần số Hz, Q: Lưu lượng L/min)

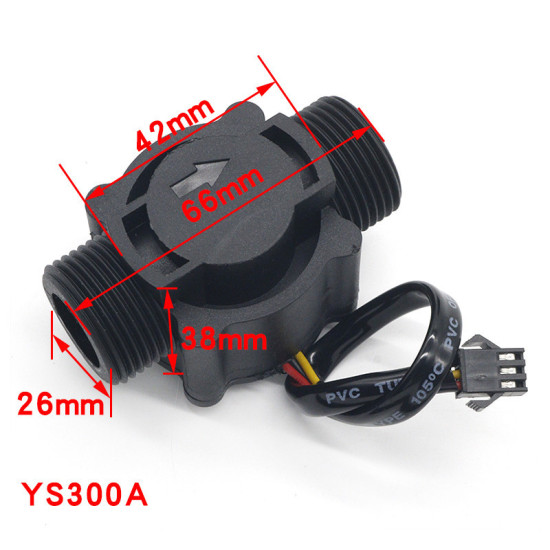

Kích thước vật lý: 61mm x 36mm x 34mm

3. Ứng dụng

Hệ thống máy bơm nước tự động, máy bơm hồ cá
Máy nước nóng năng lượng mặt trời hoặc máy nước nóng trực tiếp
Hệ thống tưới cây tự động thông minh
Thiết bị đo lường và kiểm soát dòng chảy công nghiệp/dân dụng

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Nguồn cấp 5V-24V DC, vi điều khiển (như Arduino) hoặc máy hiện sóng/đồng hồ đo tần số, ống dẫn nước kết nối ren G3/4.
Thao tác: Cấp nguồn cho dây Đỏ (VCC) và Đen (GND), kết nối dây Vàng (Tín hiệu) vào chân đọc xung của vi điều khiển hoặc thiết bị đo. Cho nước chảy qua cảm biến theo chiều mũi tên.
Kết quả: Thiết bị thu được xung vuông từ chân tín hiệu, tần số xung thay đổi tăng/giảm tùy thuộc vào tốc độ dòng chảy của nước.

* Lưu ý an toàn: Không được để cảm biến nghiêng quá 5 độ, bắt buộc phải lắp đặt thẳng đứng theo phương của dòng nước và tuân thủ đúng giới hạn nhiệt độ, áp suất để tránh làm hỏng cơ cấu cánh quạt bên trong.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Dây đỏ (VCC) nối với Nguồn 5V trên Arduino
Dây đen (GND) nối với GND trên Arduino
Dây vàng (Signal) nối với Chân số 2 (Digital Pin 2 - hỗ trợ ngắt Interrupt) trên Arduino

C/C++ (Arduino/ESP)

const int sensorPin = 2;
volatile long pulseCount;
float flowRate;
unsigned long oldTime;

void setup() {
  Serial.begin(9600);
  pinMode(sensorPin, INPUT_PULLUP);
  pulseCount = 0;
  flowRate = 0.0;
  oldTime = 0;
  attachInterrupt(digitalPinToInterrupt(sensorPin), pulseCounter, RISING);
}

void loop() {
  if ((millis() - oldTime) > 1000) {
    detachInterrupt(digitalPinToInterrupt(sensorPin));
    flowRate = ((1000.0 / (millis() - oldTime)) * pulseCount) / 6.0;
    oldTime = millis();
    Serial.print("Luu luong nuoc: ");
    Serial.print(flowRate);
    Serial.println(" L/min");
    pulseCount = 0;
    attachInterrupt(digitalPinToInterrupt(sensorPin), pulseCounter, RISING);
  }
}

void pulseCounter() {
  pulseCount++;
}

cam bien luu luong nuoc fs300a g3/4
