Mạch thu phát RF NRF24L01

Mạch thu phát RF NRF24L01
  • Hàng trong kho: 62
  • Nhà sản xuất: Nhập khẩu
  • Khối lượng: 0.10kg
  • Mã kho: 686
  • Vị trí: 1B20
Số lượng đã bán: 186
Lượt xem: 3281
25.000đ
Thêm vào giỏ

Giới thiệu:

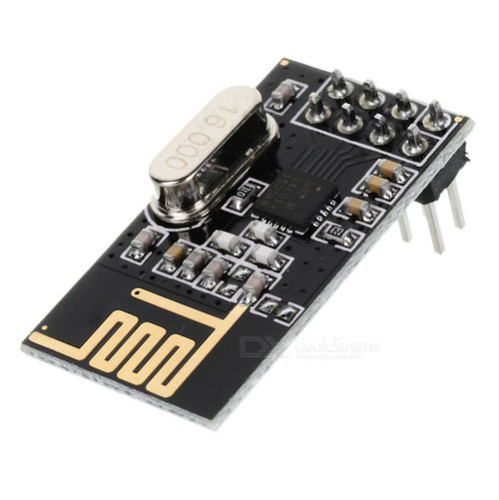

 Module thu phát RF NRF24L01+ 2.4Ghz có nhiều cải tiến so với chip NRF24L01 cũ về tốc độ truyền, khoảng cách, độ nhạy, bổ sung thêm pipelines, buffers, và tính năng auto-retransmit nhưng vẫn tương thích ngược với phiên bản cũ về cách sử dụng… Module thu phát NRF24L01+ hoạt động trên dải tần 2.4GHz và sử dụng giao tiếp SPI, khoảng cách tối đa trong điều kiện không vật cản lên đến 100m.

mach thu phat rf nrf24l01+

Thông số kỹ thuật:

  • Điện thế hoạt động: 1.9V – 3.6V
  • Có sẵn anthena sứ 2.4GHz.
  • Truyền được 100m trong môi trường mở với 250kbps baud.
  • Tốc độ truyền dữ liệu qua sóng: 250kbps to 2Mbps.
  • Tự động bắt tay (Auto Acknowledge).
  • Tự động truyền lại khi bị lỗi (auto Re-Transmit).
  • Multiceiver – 6 Data Pipes.
  • Bộ đệm dữ liệu riêng cho từng kênh truyền nhận: 32 Byte separate TX and RX FIFOs.
  • Các chân IO đều chịu được điện áp vào 5V.
  • Lập trình được kênh truyền sóng trong khoảng 2400MHz đến 2525MHz (chọn được 125 kênh).

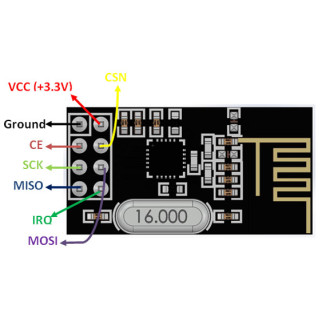

  • Thứ tự chân giao tiếp: GND, VCC, CS, CSN, SCK, MOSI, MISO, IQR.

Code tham khảo :

 link thư viện:

Thư viện SPI.h

Thư viện nRF24L01.h


Thư viện RF24.h

CODE Phát:

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

//create an RF24 object
RF24 radio(9, 8);  // CE, CSN

//address through which two modules communicate.
const byte address[6] = "00001";

void setup()
{
  radio.begin();

  //set the address
  radio.openWritingPipe(address);

  //Set module as transmitter
  radio.stopListening();
}
void loop()
{
  //Send message to receiver
  const char text[] = "Hello World";
  radio.write(&text, sizeof(text));

  delay(1000);
}

CODE Thu:

#include <SPI.h>
#include <nRF24L01.h>
#include <RF24.h>

//create an RF24 object
RF24 radio(9, 8);  // CE, CSN

//address through which two modules communicate.
const byte address[6] = "00001";

void setup()
{
  while (!Serial);
    Serial.begin(9600);

  radio.begin();

  //set the address
  radio.openReadingPipe(0, address);

  //Set module as receiver
  radio.startListening();
}

void loop()
{
  //Read the data if available in buffer
  if (radio.available())
  {
    char text[32] = {0};
    radio.read(&text, sizeof(text));
    Serial.println(text);
  }
}
