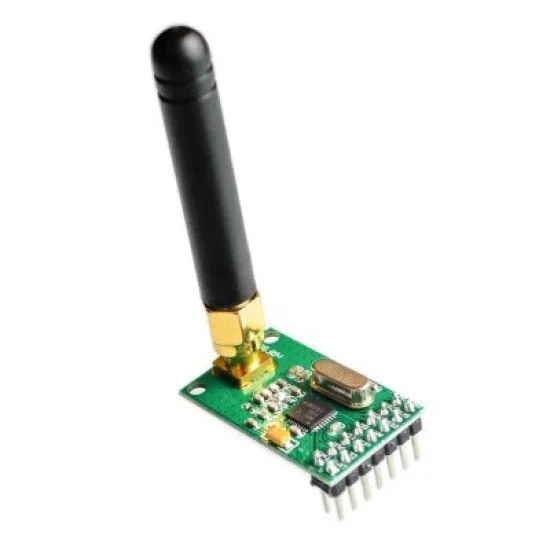

Mạch thu-phát sóng NRF905 ( PTL8000 +) kèm ăngten

Thẻ: mạch thu phát nrf905 , mach thu phat nrf905 , nrf905 ptl8000 , ptl8000 kem annten , module rf nrf905 , truyen thong khong day , truyền thông không dây , 1B17

Hàng trong kho: 5
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1150
Vị trí: 1B17

Số lượng đã bán: 0

1 đánh giá - Viết đánh giá

86.400đ

Giá chưa bao gồm VAT: 80.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Mạch thu-phát sóng NRF905 (PTL8000+) kèm ăngten là module truyền thông không dây băng tần ISM hoạt động ở các dải tần phổ biến, tích hợp sẵn ăngten giúp tăng cự ly và độ ổn định khi truyền dữ liệu. Sản phẩm là lựa chọn tối ưu cho các ứng dụng điều khiển từ xa, thu thập dữ liệu không dây và hệ thống IoT.

2. Thông số kỹ thuật

IC chính: NRF905 / PTL8000+
Điện áp hoạt động: 1.9V - 3.6V (thường dùng 3.3V)
Tần số hoạt động: 433/868/915 MHz
Giao tiếp: SPI
Công suất phát: Lên đến +10 dBm
Tốc độ truyền dữ liệu: 50 kbps
Điện áp mức logic: Tương thích 3.3V và 5V (khuyên dùng mức 3.3V)

3. Ứng dụng

Hệ thống nhà thông minh (Smart Home)
Điều khiển thiết bị từ xa qua sóng RF
Mạng cảm biến không dây công nghiệp
Xe tự hành và robot điều khiển từ xa

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: 2 module NRF905, 2 vi điều khiển Arduino, dây cắm breadboard.
Thao tác: Kết nối chân nguồn 3.3V, GND và các chân giao tiếp SPI giữa module và Arduino, nạp code mẫu phát/thu cho từng vi điều khiển.
Kết quả: Module truyền nhận dữ liệu thành công, hiển thị thông điệp qua cổng Serial Monitor.

* Lưu ý an toàn: Không cấp nguồn quá 3.6V trực tiếp vào chân VCC của module để tránh cháy nổ IC.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

VCC nối với 3.3V (Arduino)
GND nối với GND
SCK nối với Pin 13
MISO nối với Pin 12
MOSI nối với Pin 11
CSN nối với Pin 10
CE nối với Pin 9

C/C++ (Arduino/ESP)

#include
// Sử dụng thư viện NRF905 để cấu hình và truyền nhận dữ liệu
void setup() {
  Serial.begin(9600);
  SPI.begin();
  // Khởi tạo chân điều khiển NRF905
}
void loop() {
  // Viết code gửi hoặc nhận gói tin tại đây
}

mach thu phat song nrf905 ptl8000 kem annten
