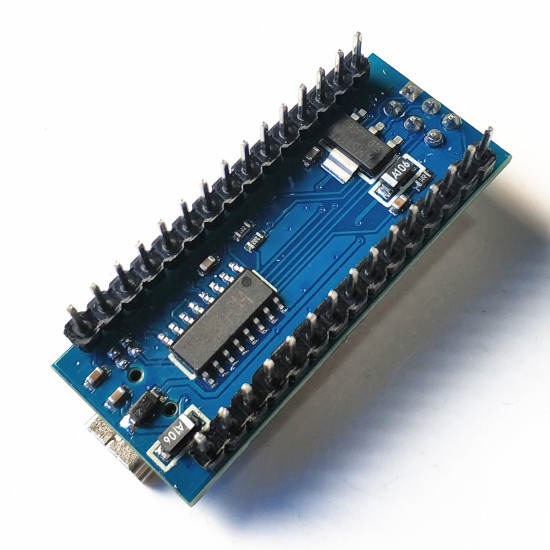

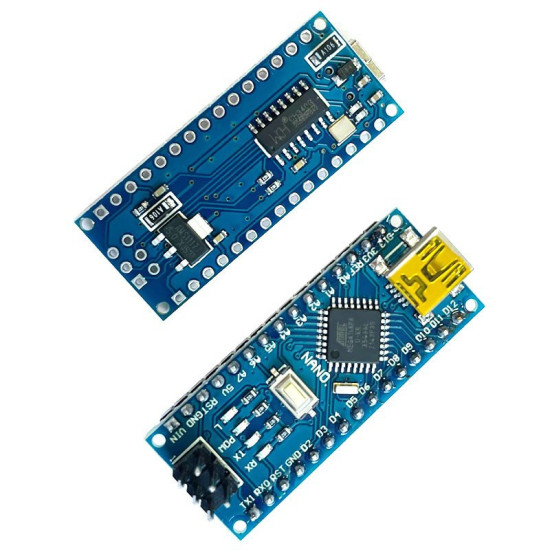

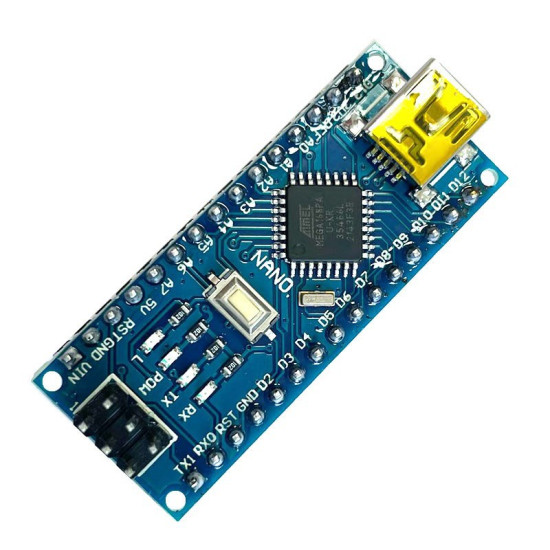

Arduino nano CH340 chip real

MÔ TẢ:

Mạch Arduino Nano có kích thước nhỏ gọn, có thiết kế và chuẩn chân giao tiếp tương đương với Arduino Nano chính hãng, tuy nhiên mạch sử dụng chip nạp chương trình và giao tiếp UART CH340 giá rẻ để tiết kiệm chi phí.

Arduino Nano là phiên bản nhỏ gọn của Arduino Uno R3 sử dụng MCU ATmega168P dán, vì cùng MCU nên mọi tính năng hay chương trình chạy trên Arduino Uno đều có thể sử dụng trên Arduino Nano, một ưu điểm của Arduino Nano là vì sử dụng phiên bản IC dán nên sẽ có thêm 2 chân Analog A6, A7 so với Arduino Uno.

Lưu ý vì giá rẻ nên mạch không đi kèm cáp Mini USB, Quý Khách có thể chọn mua thêm cáp Mini USB.

THÔNG SỐ KỸ THUẬT:

• Thiết kế theo đúng chuẩn chân, kích thước của Arduino Nano chính hãng.

• IC chính: ATmega168P.
• IC nạp và giao tiếp UART: CH340.
• Điện áp cấp: 5VDC cổng mini USB hoặc 6-9VDC chân Raw.
• Mức điện áp giao tiếp GPIO: TTL 5VDC.
• Dòng GPIO: 40mA.
• Số chân Digital: 14 chân, trong đó có 6 chân PWM.
• Số chân Analog: 8 chân (hơn Arduino Uno 2 chân).
• Flash Memory: 16KB (2KB Bootloader).
• SRAM: 1KB
• EEPROM: 0.5KB
• Clock Speed: 16Mhz.
• Tích hợp Led báo nguồn, led chân D13, LED RX, TX.
• Tích hợp IC chuyển điện áp 5V LM1117.
• Kích thước: 18.542 x 43.18mm

Đây là bản chip nạp CH340 và chip Atmega chính hãng nên giá cao hơn 1 chút so với các board sử dụng CH340 fake và Atmega nội địa Trung nhưng sẽ dễ sử dụng và ổn định hơn

Lập trình trên arduino IDE chọn Tools --> Processor --> ATmega168
