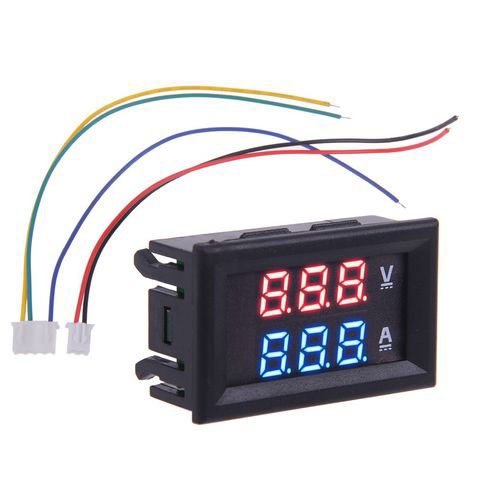

Đồng hồ đo dòng và áp (100V10A)
Đồng hồ đo dòng và áp (100V10A)
- Hàng trong kho: 66
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 622
- Vị trí: 1G26
Số lượng đã bán: 158
Lượt xem: 322
43.200đ
Giá chưa bao gồm VAT: 40.000đ
20 sản phẩm trở lên giá: 32.400đ
1. Giới thiệu tổng quan
Đồng hồ đo dòng và áp 100V10A là thiết bị đo lường điện tử chuyên dụng có độ chính xác cao, tích hợp sẵn trở shunt. Sản phẩm cho phép theo dõi đồng thời điện áp và dòng điện của các tải DC tối đa 100V và 10A với thiết kế nhỏ gọn, bền bỉ và dễ dàng hiệu chỉnh sai số bằng biến trở.
2. Thông số kỹ thuật
- Nguồn điện hoạt động: 4 ~ 30VDC
- Khoảng đo áp: 0 ~ 100VDC
- Khoảng đo dòng: 0 ~ 10A
- Độ phân giải: 0.01 (dưới 10V/10A) và 0.1 (trên 10V)
- Loại màn hình hiển thị: LED 7 đoạn 0.28" (Màu đỏ: Điện áp, Màu xanh dương: Dòng điện)
- Tốc độ lấy mẫu: ~300ms / lần
- Kích thước: 48 x 29 x 26 mm
3. Ứng dụng
- Giám sát nguồn điện cho các mạch nguồn DIY, nguồn hạ áp, nguồn tuyến tính.
- Đo dung lượng và kiểm tra thông số của pin, ắc quy DC dưới 10A.
- Lắp đặt trên tủ điện mini, thiết bị điện tử cần theo dõi trực quan dòng và áp tiêu thụ của tải.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Nguồn cấp DC 4~30V, nguồn tải DC tối đa 100V/10A, đồng hồ VOM chuẩn để đối chiếu.
- Thao tác: Cấp nguồn 4~30V vào cặp dây nhỏ Đen / Đỏ. Kết nối dây Đỏ lớn (dây đo áp) vào cực dương nguồn tải. Mắc nối tiếp cặp dây Đen - Vàng lớn với tải để đo dòng điện tiêu thụ.
- Kết quả: Màn hình LED hiển thị sáng rõ, hiển thị chính xác giá trị áp (đỏ) và dòng (xanh dương). Có thể dùng tuốc novit nhỏ vặn biến trở trên bo mạch để hiệu chỉnh nếu sai số so với VOM chuẩn.
* Lưu ý an toàn: Không cấp nguồn vượt quá 30VDC vào cặp dây nguồn nhỏ (Đen/Đỏ). Dòng điện tải tuyệt đối không vượt quá 10A để tránh gây cháy trở shunt và mạch đo.
