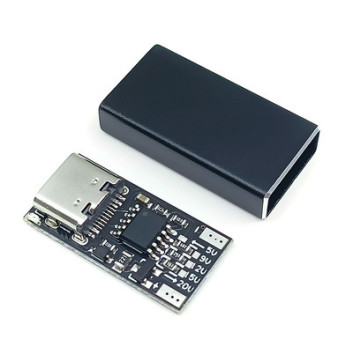

Mạch mồi sạc nhanh PQ/QC ngõ ra cấu hình được
Mạch mồi sạc nhanh PQ/QC ngõ ra cấu hình được
- Hàng trong kho: 47
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2276
- Vị trí: 1D23
Số lượng đã bán: 3
Lượt xem: 287
54.000đ
Giá chưa bao gồm VAT: 50.000đ
1. Giới thiệu tổng quan
Mạch mồi sạc nhanh PQ/QC ngõ ra cấu hình được là giải pháp chuyển đổi nguồn linh hoạt, cho phép biến đổi điện áp của bộ sạc hoặc sạc dự phòng thành nguồn DC đa năng. Sản phẩm hỗ trợ nhiều giao thức sạc nhanh tiên tiến như PD3.0/2.0, PPS, QC4+, QC3.0/2.0, FCP và AFC, giúp tận dụng tối đa nguồn sạc sẵn có để cấp nguồn cho các thiết bị điện tử.
2. Thông số kỹ thuật
- Giao thức hỗ trợ: PD3.0/2.0, PPS, QC4+, QC3.0/2.0, FCP, AFC
- Điện áp ngõ ra cấu hình: 5V / 9V / 12V / 15V / 20V
- Dòng điện hỗ trợ tối đa: 5A (tùy thuộc vào bộ sạc và tải thực tế)
- Ngõ vào: Cổng TYPE-C
3. Ứng dụng
- Cấp nguồn DC cho bộ định tuyến (router wifi), modem quang từ sạc dự phòng hỗ trợ sạc nhanh.
- Chuyển đổi các thiết bị sử dụng nguồn DC truyền thống sang nguồn điện qua cổng TYPE-C hiện đại.
- Tạo nguồn cấp thử nghiệm linh hoạt với nhiều mức điện áp khác nhau từ cục sạc điện thoại.
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Bộ sạc điện thoại có hỗ trợ sạc nhanh (PD/QC), đồng hồ vạn năng (VOM) và mạch mồi sạc nhanh đã cấu hình vị trí hàn điện áp mong muốn.
- Thao tác: Cấu hình điện áp ngõ ra bằng cách nối tắt vị trí tương ứng (hoặc để trống để lấy mức áp cao nhất). Cắm mạch vào cổng TYPE-C của bộ sạc nhanh, sau đó dùng VOM đo điện áp tại ngõ ra.
- Kết quả: Đồng hồ hiển thị chính xác mức điện áp đã cấu hình (ví dụ 9V, 12V hoặc 20V tương ứng với khả năng của bộ sạc).
* Lưu ý an toàn: Đảm bảo kiểm tra kỹ điện áp ngõ ra trước khi kết nối với thiết bị tải để tránh tình trạng quá áp gây cháy nổ thiết bị. Dòng điện và công suất thực tế phụ thuộc hoàn toàn vào bộ sạc nhanh và tải sử dụng.
