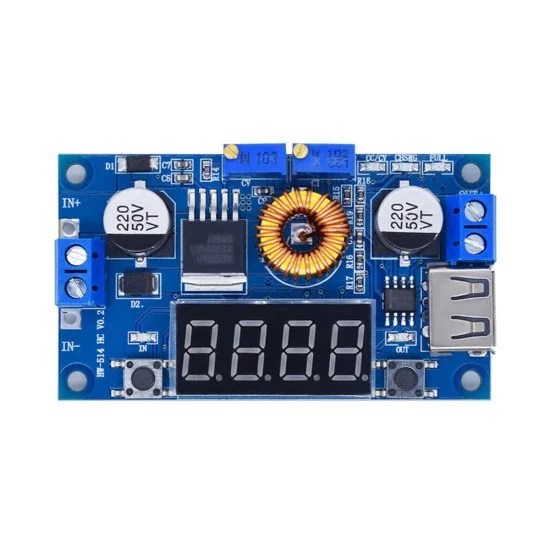

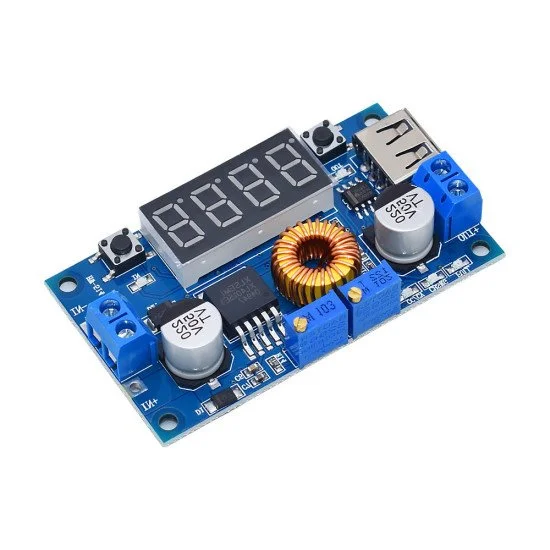

Mạch giảm áp XL4015 (5A) hiển thị led 7 đoạn

MÔ TẢ:

Mạch giảm áp DC XL4015 có hiển thị (5A) sử dụng phương pháp giảm áp xung để giảm áp DC với dòng đầu ra lên đến 5A, mạch có tích hợp đồng hồ Led và phím chức năng chọn hiển thị áp đầu vào và đầu ra để tiện theo dõi.

THÔNG SỐ KỸ THUẬT:

• IC chính: XL4015.

• Tích hợp đồng hồ Led và phím chức năng chọn hiển thị áp đầu vào và đầu ra.
• Điện áp đầu vào: 5~36VDC

• Điện áp đầu ra: 1.25 ~ 32VDC.
• Dòng đầu ra tối đa: 5A

• Hiệu suất : 96%

• Tần số xung: 180KHz
• Bảo vệ ngắn mạch: có
• Bảo vệ quá nhiệt: có, tự động ngắt đầu ra khi quá nhiệt
• Bảo vệ phân cực ngược đầu vào: Không.
• Tích hợp Mosfet đóng ngắt tần số cao.
• Maximum Duty Cycle: 100%
• Minimum Drop Out: 0.3VDC
• Nhiệt độ làm việc : -40 ~ 125 độ C
• Trọng lượng : 25g
• Kích thước: 68.2 x 38.8 x 15mm
