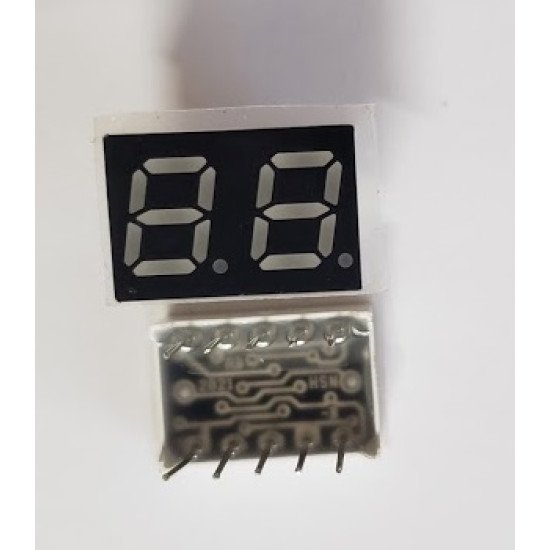

Led 7 đoạn cathode 2 led 0.28inch
Led 7 đoạn cathode 2 led 0.28inch
- Hàng trong kho: 15
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 1780
- Vị trí: 3A
Số lượng đã bán: 35
Lượt xem: 190
7.560đ
Giá chưa bao gồm VAT: 7.000đ
1. Giới thiệu tổng quan
Led 7 đoạn cathode 2 led 0.28inch là linh kiện hiển thị số phổ biến, gồm 2 chữ số kích thước 0.28 inch sử dụng chung cực âm (Common Cathode). Sản phẩm cung cấp khả năng hiển thị rõ nét, tiết kiệm năng lượng và thường được ứng dụng trong các mạch đếm, đồng hồ số hoặc thiết bị đo lường.
2. Thông số kỹ thuật
- Loại hiển thị: Led 7 đoạn 2 chữ số chung cực âm (Cathode)
- Kích thước hiển thị: 0.28 inch
- Màu sắc hiển thị: Đỏ (thường)
- Điện áp chuyển tiếp (Forward Voltage): ~1.8V - 2.2V
- Dòng điện chuyển tiếp (Forward Current): 10mA - 20mA mỗi đoạn
- Số chân: Kiểu chân cắm xuyên lỗ (DIP)
3. Ứng dụng
- Hiển thị số trong các mạch đồng hồ thời gian thực (RTC)
- Mạch đếm sản phẩm, mạch hiển thị nhiệt độ
- Thiết bị đo lường điện tử, nguồn vạn năng
- Các bộ kit học tập vi điều khiển và điện tử cơ bản
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Đồng hồ VOM (chế độ đo diode/LED) hoặc nguồn điện 3V qua điện trở hạn dòng 220Ω - 470Ω.
- Thao tác: Xác định chân chung (Common Cathode) nối với cực âm của nguồn (hoặc que đen VOM), dùng que dương chạm lần lượt vào các chân đoạn (a, b, c, d, e, f, g, dp) để kiểm tra từng thanh LED.
- Kết quả: Các đoạn LED sáng rõ, không bị đứt đoạn hay mờ tối.
* Lưu ý an toàn: Luôn sử dụng điện trở hạn dòng khi cấp nguồn trực tiếp để tránh làm cháy hoặc suy giảm tuổi thọ của LED.
