Thạch anh CSTLS cắm 3 chân 4Mhz, 8Mhz, 16Mhz
Thạch anh CSTLS cắm 3 chân 4Mhz, 8Mhz, 16Mhz
- Hàng trong kho: 148
- Nhà sản xuất: Nhập khẩu
- Khối lượng: 0.10kg
- Mã kho: 2225
- Vị trí: 5A
Số lượng đã bán: 93
Lượt xem: 338
4.320đ
Giá chưa bao gồm VAT: 4.000đ
Tùy chọn đang có
1. Giới thiệu tổng quan
Thạch anh CSTLS cắm 3 chân là dòng linh kiện tạo dao động thạch anh tích hợp tụ tải bên trong, hoạt động ổn định với các mức tần số phổ biến gồm 4Mhz, 8Mhz, 16Mhz. Sản phẩm thiết kế dạng chân cắm DIP tiện lợi, giúp đơn giản hóa mạch điện tử mà không cần sử dụng thêm các tụ điện gắn ngoài phụ trợ.
2. Thông số kỹ thuật
- Loại linh kiện: Thạch anh 3 chân tích hợp tụ (CSTLS Series)

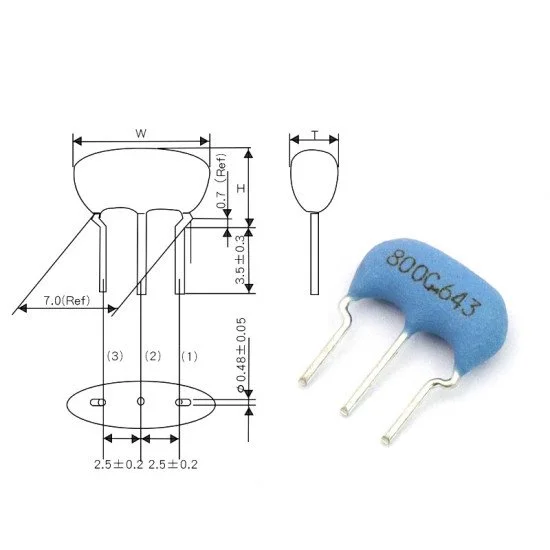

- Kiểu chân: Cắm xuyên lỗ (DIP / Through-hole)
- Tần số hoạt động: 4MHz, 8MHz, 16MHz (tùy phiên bản)
- Số chân: 3 chân (Chân giữa nối đất/GND, 2 chân bìa nối vào mạch dao động của vi điều khiển)
- Độ dung sai tần số: ±0.5% hoặc tiêu chuẩn thương mại
- Nhiệt độ hoạt động: -20°C đến +80°C
3. Ứng dụng
- Tạo xung nhịp clock cho vi điều khiển (AVR, PIC, 8051...)
- Sử dụng trong các mạch dao động, mạch tạo xung đồng hồ thời gian thực
- Ứng dụng trong các thiết bị điện tử gia dụng, mạch điều khiển công nghiệp
4. Hướng dẫn kiểm tra (Test)
Các bước kiểm tra nhanh:
- Chuẩn bị: Máy hiện sóng (Oscilloscope) hoặc đồng hồ vạn năng có chức năng đo tần số (Frequency Counter), nguồn điện và bo mạch test (Breadboard).
- Thao tác: Cắm thạch anh vào mạch dao động thử nghiệm hoặc kết nối trực tiếp chân 1 và chân 3 vào mạch tạo xung của vi điều khiển, chân giữa nối GND. Dùng que đo của máy hiện sóng chạm vào chân tín hiệu để quan sát biên độ và tần số xung.
- Kết quả: Quan sát trên máy hiện sóng thấy sóng hình sin hoặc xung vuông sạch với tần số tương ứng (4MHz, 8MHz hoặc 16MHz) và biên độ ổn định.
* Lưu ý an toàn: Không bẻ gập chân thạch anh quá mạnh tránh làm đứt chân hoặc nứt vỏ gốm bên trong. Tránh để linh kiện tiếp xúc trực tiếp với tĩnh điện cao khi hàn.
