1. Giới thiệu tổng quan

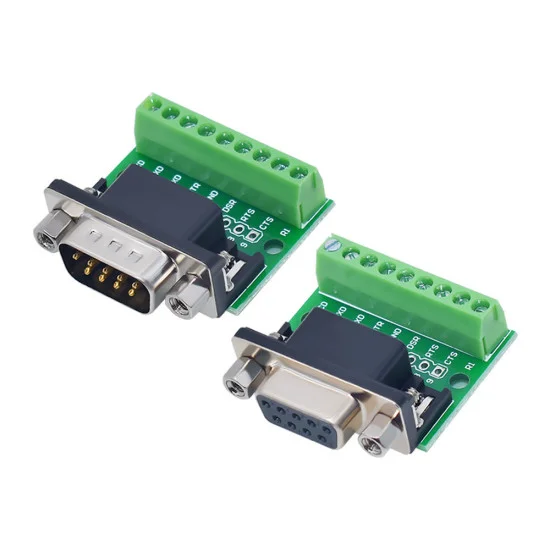

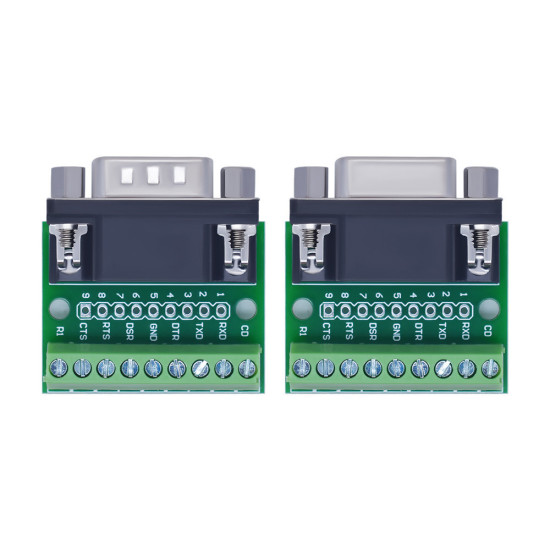

Sản phẩm DB9 đực domino là đầu nối chuyển đổi tín hiệu RS-232 sang dạng khối terminal (domino) 9 chân tiện lợi. Với thiết kế nhỏ gọn, sản phẩm giúp kỹ sư và thợ kỹ thuật dễ dàng đấu nối dây cáp tín hiệu mà không cần hàn chì, đảm bảo kết nối chắc chắn và dễ dàng tháo lắp.

2. Thông số kỹ thuật

Loại đầu nối: DB9 Đực (Male) sang Domino 9 chân

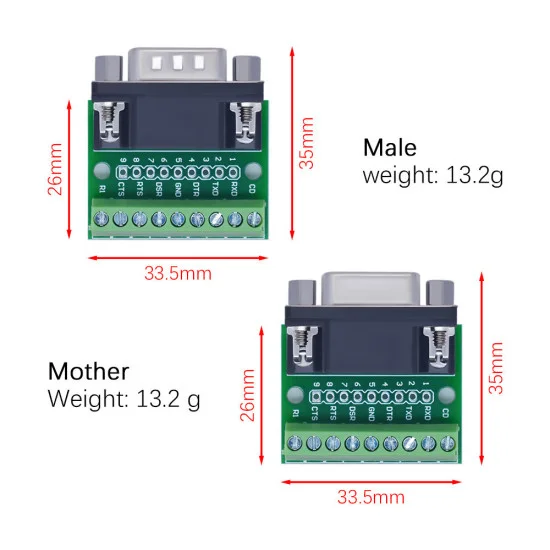

Kích thước: 35mm x 33mm
Giao tiếp hỗ trợ: Chuẩn RS-232

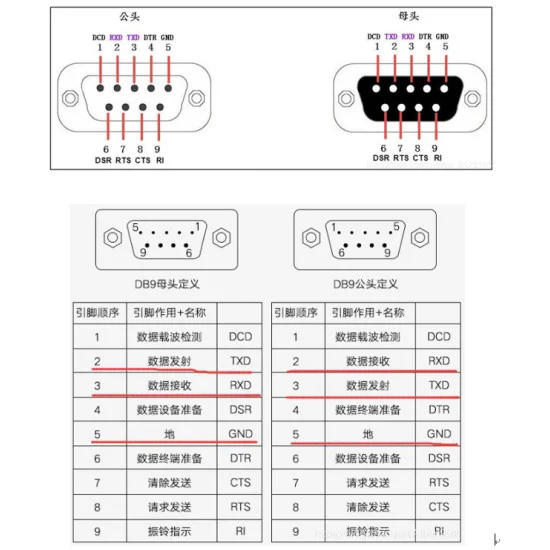

Định nghĩa chân (Đực): Pin 2 (RXD), Pin 3 (TXD), Pin 5 (GND), các chân 1, 4, 6, 7, 8 được kết nối nội bộ

3. Ứng dụng

Đấu nối cáp truyền thông RS-232 trong các hệ thống tự động hóa công nghiệp
Kết nối máy tính với các thiết bị ngoại vi, PLC, máy CNC, thiết bị đo đạc
Thử nghiệm, prototyping mạch điện tử cần giao tiếp cổng COM

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) và tua vít đầu dẹt nhỏ.
Thao tác: Dùng VOM đo thông mạch giữa các chân cắm trên đầu DB9 đực và các vị trí ốc vặn tương ứng trên khối domino để đảm bảo không bị đứt mạch.
Kết quả: Đồng hồ kêu tít (thông mạch) xác nhận các tiếp điểm kết nối tốt.

* Lưu ý an toàn: Sử dụng tua vít đầu dẹt đúng kích thước để vặn vít đầu cực, tránh làm tuột ren hoặc hỏng khối domino. Siết lực vừa phải để cố định dây dẫn chắc chắn.
