DB9 cái domino

Mới

Thẻ: db9 cái domino , db9 cai domino , đầu nối db9 , dau noi db9 , domino db9 rs232 , domino rs232 , cổng com rs232 , cong com rs232 , 3A

DB9 cái domino

Hàng trong kho: 28
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 2288
Vị trí: 3A

Số lượng đã bán: 22

0 đánh giá - Viết đánh giá

17.280đ

Giá chưa bao gồm VAT: 16.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

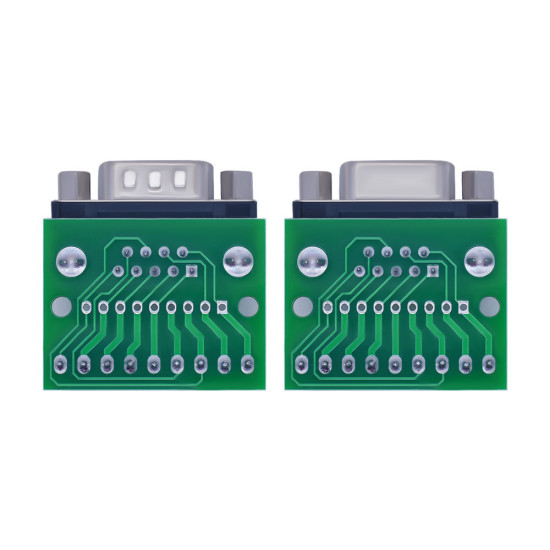

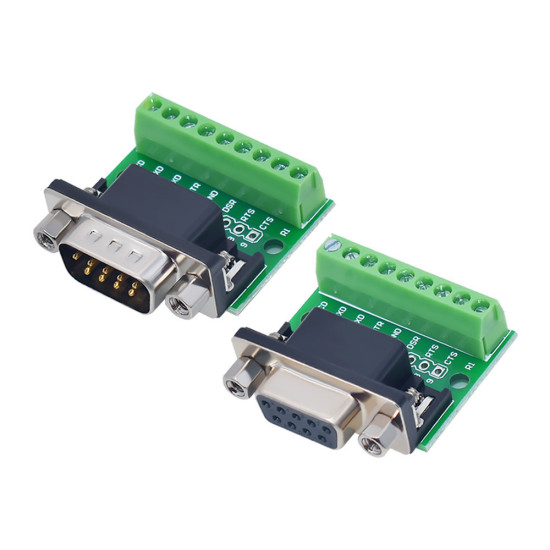

Sản phẩm DB9 cái domino là phụ kiện chuyển đổi chuẩn giao tiếp RS-232 sang dạng khối đầu nối vít tiện lợi, giúp dễ dàng đấu nối dây tín hiệu mà không cần hàn. Với thiết kế nhỏ gọn kích thước 35MM x 33MM, sản phẩm hỗ trợ đắc lực trong việc kết nối trực tiếp với cổng COM của máy tính hoặc các thiết bị truyền thông công nghiệp.

2. Thông số kỹ thuật

Tên sản phẩm: DB9 cái domino (Model: DB9 cái domino)
Loại đầu nối: DB9 Cái (Female) / 9 lỗ
Kiểu kết nối: Khối đầu nối vít (Terminal Block)

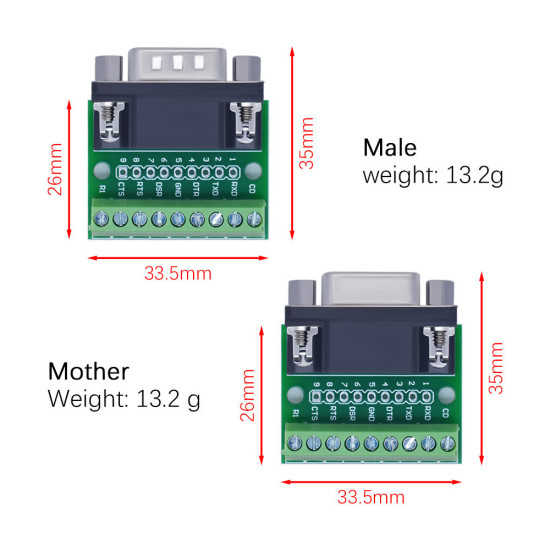

Kích thước: 35mm x 33mm

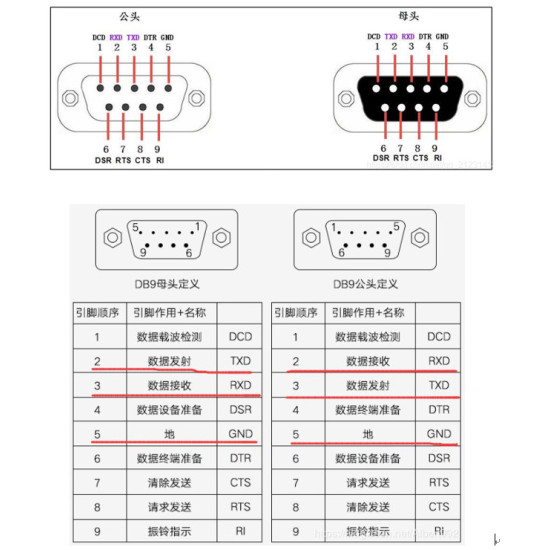

Định nghĩa chân: Chân 2 (TXD), Chân 3 (RXD), Chân 5 (Nối đất), các chân 1, 4, 6, 7, 8 kết nối nội bộ

3. Ứng dụng

Kết nối và truyền thông dữ liệu chuẩn RS-232 giữa máy tính (cổng COM) với các thiết bị ngoại vi, vi điều khiển, PLC.
Thiết kế mạch thử nghiệm, gỡ lỗi (debug) hệ thống truyền thông nối tiếp mà không cần cáp hàn cố định.
Ứng dụng trong tự động hóa công nghiệp, thiết bị đo lường và mạng máy tính cũ.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Sử dụng đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (buzzer) và một tua vít đầu dẹt nhỏ.
Thao tác: Đặt que đo vào các vị trí vít đầu cực tương ứng bên trong domino và các chân kim loại tương ứng trên cổng DB9 cái để kiểm tra tiếp xúc.
Kết quả: Đồng hồ phát ra tiếng bíp, xác nhận các chân tín hiệu (TXD, RXD, GND) thông mạch hoàn toàn.

* Lưu ý an toàn: Sử dụng tua vít đầu dẹt nhỏ vừa vặn để vặn vít đầu cực, tránh làm toe đầu ốc hoặc trượt tay làm hỏng nhựa. Đảm bảo siết chặt dây dẫn để tránh lỏng kết nối gây nhiễu tín hiệu truyền thông.
