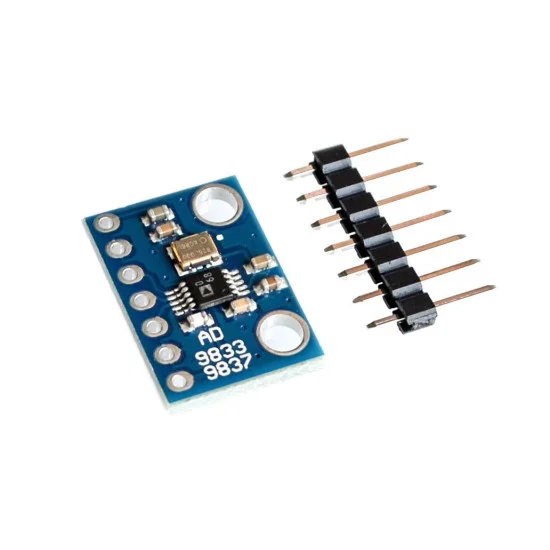

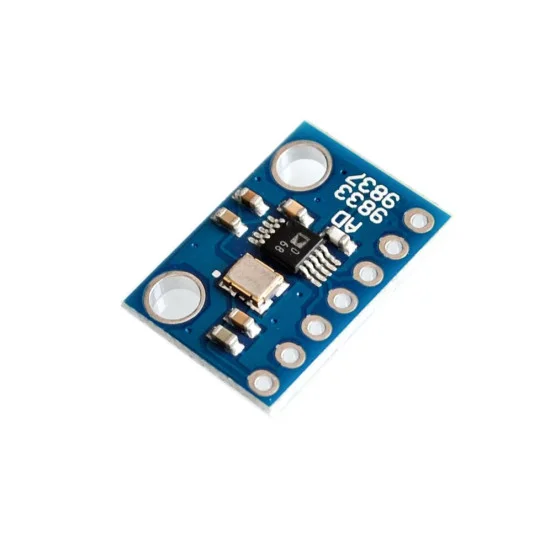

Module phát sóng sine, vuông, tam giác AD9833

MÔ TẢ:

- AD9833 là một bộ tạo dạng sóng lập trình công suất thấp, có khả năng tạo ra các dạng sóng sin, tam giác và vuông. Nó được sử dụng trong các ứng dụng đo phản xạ miền thời gian (TDR). Tần số và pha của đầu ra có thể được lập trình qua phần mềm, giúp dễ dàng điều chỉnh mà không cần thêm linh kiện bên ngoài. Với thanh ghi tần số 28 bit, AD9833 đạt độ phân giải 0,1 Hz khi xung nhịp 25 MHz và 0,004 Hz khi xung nhịp 1 MHz.

- AD9833 sử dụng giao diện nối tiếp tiêu chuẩn, cho phép kết nối trực tiếp với nhiều loại vi điều khiển. Thiết bị ghi dữ liệu và điều khiển qua đồng hồ nối tiếp bên ngoài với tốc độ lên đến 40 MHz. Nó hoạt động với điện áp từ 2,3 V đến 5,5 V và có chế độ tiết kiệm năng lượng (SLEEP), cho phép tắt các phần không sử dụng để giảm tiêu thụ điện.

- Mẫu AD9833WBRMZ-REEL được sản xuất với quy trình kiểm soát nghiêm ngặt, đáp ứng yêu cầu về chất lượng và độ tin cậy trong ứng dụng ô tô. Lưu ý rằng các thông số kỹ thuật của phiên bản ô tô có thể khác so với phiên bản thương mại. Hãy liên hệ với đại diện của Analog Devices để biết thêm thông tin chi tiết và các báo cáo liên quan đến độ tin cậy.

THÔNG SỐ KỸ THUẬT:

- Tần số và pha có thể lập trình
- Công suất tiêu thụ 12,65 mW ở 3 V
- Dải tần số đầu ra 0 MHz đến 12,5 MHz
- Độ phân giải 28-bit: 0,1 Hz ở đồng hồ tham chiếu 25 MHz
- Đầu ra sóng hình sin, hình tam giác và hình vuông
- Nguồn điện 2,3 V đến 5,5 V

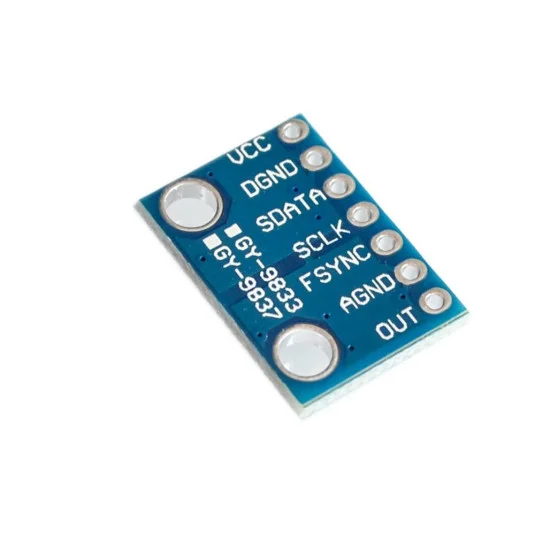

- Giao tiếp SPI 3 dây
- Vout Tối đa: 0,65V
- Vout Tối thiểu: 38mV
- Dòng điện đầu vào: 10μA
- Điện dung đầu vào: 3pF
- Phạm vi nhiệt độ hoạt động là − 40°C đến + 105°C; thông số kỹ thuật điển hình là 25°C
- Kích thước: 17 * 12mm / 0,66 * 0,47 "
