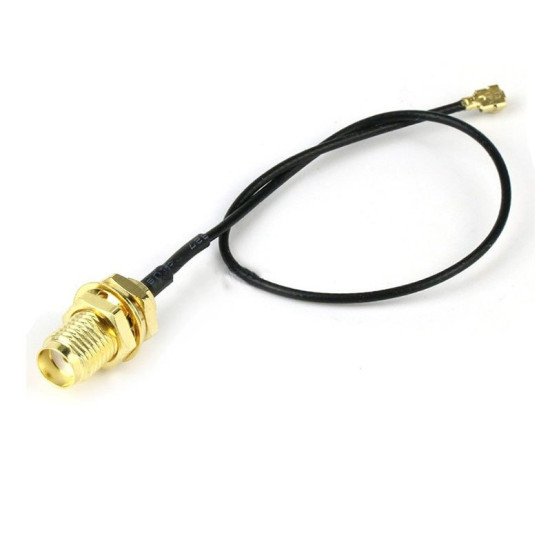

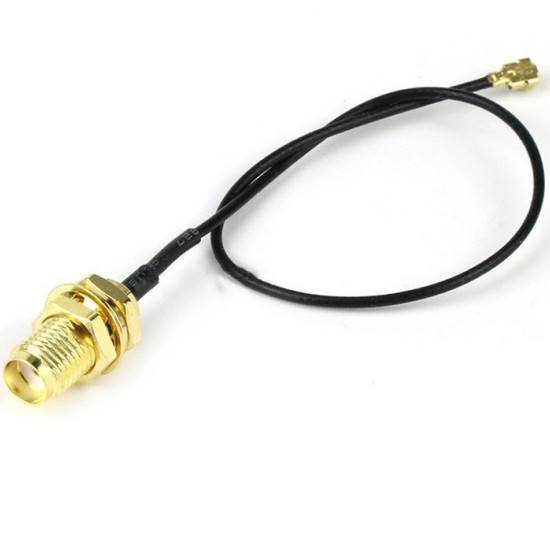

Cable chuyển SMA 1.13 IPEX 15cm

Thẻ: cable chuyển sma ipex 15cm , cable chuyen sma ipex 15cm , cáp sma ipex 15cm , cap sma ipex 15cm , dây chuyển ipex sma , day chuyen ipex sma , cáp rf 1.13 , cap rf 1.13 , 6E

Hàng trong kho: 167
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 2001
Vị trí: 6E

Số lượng đã bán: 264

1 đánh giá - Viết đánh giá

16.200đ

Giá chưa bao gồm VAT: 15.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

Cable chuyển SMA 1.13 IPEX 15cm là phụ kiện chuyên dụng dùng để kết nối tín hiệu RF giữa các module không dây với anten ngoài. Sản phẩm sử dụng cáp đồng trục 1.13 nhỏ gọn, mềm dẻo, đảm bảo độ suy hao tín hiệu thấp và độ bền cơ học cao.

2. Thông số kỹ thuật

Model: Cable chuyển SMA IPEX 15cm
Loại cáp: Đồng trục 1.13mm
Chiều dài cáp: 15 cm
Đầu kết nối 1: IPEX / U.FL
Đầu kết nối 2: SMA Female (Cái) / Male (Đực tùy phiên bản)
Ứng dụng tần số: GPS, GSM, Wi-Fi, Bluetooth, 2.4GHz

3. Ứng dụng

Kết nối anten ngoài cho các module định vị GPS, module thu phát GSM/GPRS.
Dùng cho card Wi-Fi mini PCIe, router không dây, thiết bị IoT.
Sử dụng trong các dự án DIY truyền thông không dây cần kéo dài đường tín hiệu RF.

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: Đồng hồ vạn năng (VOM) ở chế độ đo thông mạch (buzzer) hoặc máy phân tích mạng (VNA).
Thao tác: Đo thông mạch giữa lõi trong của đầu SMA và chân giữa của đầu IPEX; tiếp tục đo lớp giáp chống nhiễu bên ngoài giữa hai đầu kết nối.
Kết quả: Đồng hồ kêu tít (thông mạch) ở lõi và ở lớp giáp, không bị chập giữa lõi và giáp, đầu cắm IPEX không bị gãy chốt.

* Lưu ý an toàn: Không bẻ gập góc quá gắt ở đầu cáp IPEX để tránh làm đứt lõi đồng trục bên trong. Cẩn thận khi tháo lắp đầu IPEX để không làm gãy chốt cắm trên module thu phát.
