Module Bluetooth HC-05 (chính hãng)

Giới thiệu:

 Trong các ứng dụng điều khiển qua Smart Phone hoặc Máy Tính (chức năng Slave), Quý Khách có thể sử dụng Mạch Bluetooth Dual Mode JDY-33 để thay thế cho HC-05 / HC-06 với độ tương thích hoàn toàn (chỉ cần thiết lập đúng Baudrate, không cần phải chỉnh sửa Code).

Mạch thu phát Bluetooth HC-05 được nhập chính hãng từ HC-TECH là phiên bản mới nhất hỗ trợ đầy đủ các tính năng cũng như bổ sung thêm các tính năng mới của HC-05, hiện các mạch HC-05 trên thị trường nếu không có Logo của HC-TECH đều là bản clone với các tính năng bị giới hạn (không đầy đủ tập lệnh AT, chân Status không sử dụng được).

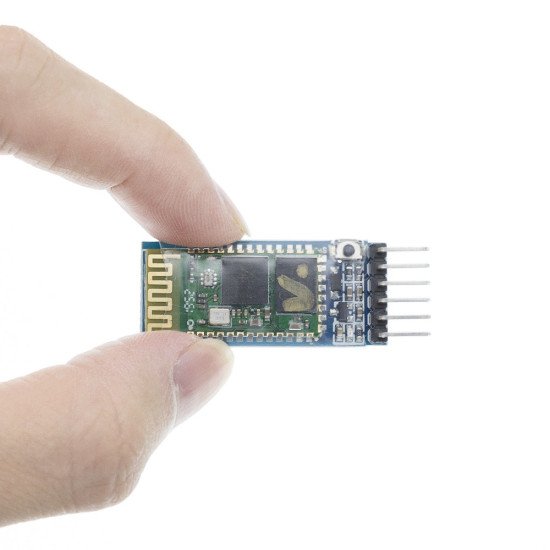

Mạch thu phát Bluetooth HC-05 chính hãng có thiết kế nhỏ gọn với khả năng cấu hình để có thể sử dụng ở cả hai chế độ là Master / Slave, mạch có thể kết nối với máy tính hoặc Smartphone hỗ trợ chuẩn Bluetooth 2.0 + EDR, thích hợp cho nhiều ứng dụng khác nhau: Robot Bluetooth, điều khiển thiết bị qua Bluetooth,....

Thông số kỹ thuật:

• Điện áp hoạt động: 3.2 ~ 6VDC
• Mức điện áp giao tiếp: TTL tương thích 3.3/5VDC.
• Dòng điện khi hoạt động: khi Pairing 30 mA, sau khi pairing hoạt động truyền nhận bình thường 8 mA.
• Baudrate UART có thể chọn được: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
• Support profiles: Bluetooth serial port (master and slave)
• Bluetooth protocol: Bluetooth specification v2.0 + EDR
• Frequency: 2.4 GHz ISM band
• Modulation: GFSK (Gaussian frequency shift keying)
• Transmit power: =4 dBm, class 2
• Sensitivity: =-84 dBm at 0.1% BER
• Rate: Asynchronous: 2.1 Mbps (max.)/160 kbps
• Synchronous: 1 Mbps/1 Mbps
• Security features: authentication and encryption

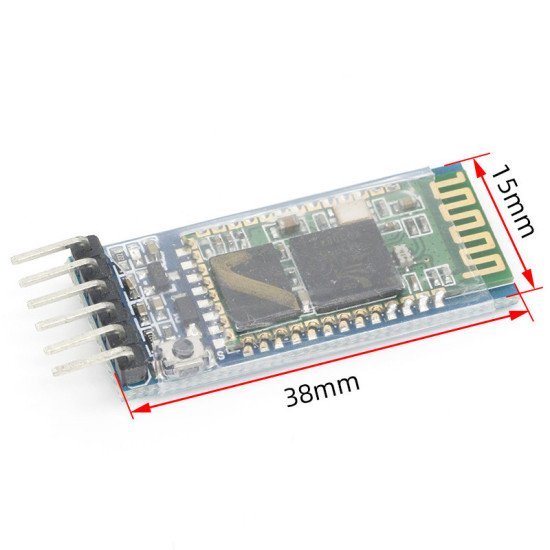

• Kích thước:37mm  x 15.6mm
•  Module này có 6 chân : VCC, GND, RX, TX, STATE, EN. Trong đó, VCC và GND là 2 chân cấp nguồn cho module. RX, TX dùng để nhận gửi dữ liệu với Arduino. Chân STATE là chân trạng thái ( chân này ko cần kết nối). EN là chân để chọn 1 trong 2 chế độ hoạt động của con HC05, gồm chế độ AT Mode và Data Mode
• Cần tham khảo tài liệu trước khi sử dụng


Code tham khảo :

• Chương trình giao tiếp với máy tính: https://www.hw-group.com/software/hercules-setup-utility
• Nơi tải Drive cp2102: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

//Code for master module//

#define greenLedPin 8

#define masterSwitchPin 7

int dataFromSlave = 0;

void setup() {

  pinMode(greenLedPin, OUTPUT);

  digitalWrite(greenLedPin, LOW);

  pinMode(masterSwitchPin, INPUT);

  digitalWrite(masterSwitchPin,LOW);

  Serial.begin(38400); // Default baud rate of the Bluetooth module

}

void loop() {

 if(Serial.available() > 0){ // Checks whether data is comming from the serial port

   dataFromSlave = Serial.read(); // Reads the data from the serial port and store it in dataFromSlave variable

 }

 // Controlling the Buzzer

 if (dataFromSlave == '1') {

  digitalWrite(greenLedPin, HIGH); // led ON

 }

 else if (dataFromSlave == '0') {

  digitalWrite(greenLedPin, LOW); // led OFF

 }

 // Reading the masterSwitchValue

 int masterSwitchValue = digitalRead(masterSwitchPin);

 if (masterSwitchValue == HIGH) {

   Serial.write('1'); // Sends '1' to the master to turn on BUZZER

 }

 else {

   Serial.write('0');

 }

 delay(10);

}
