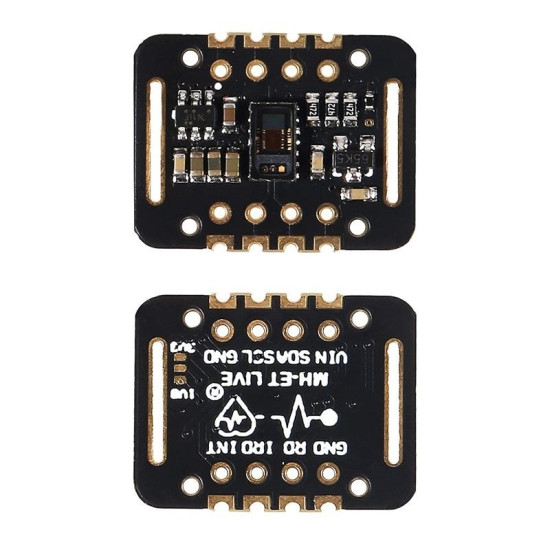

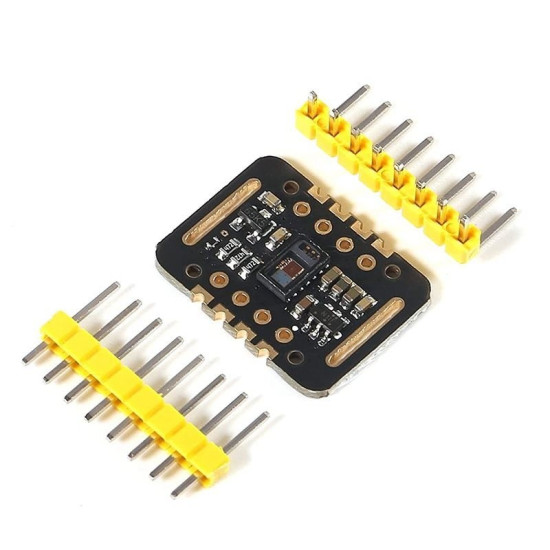

Cảm biến nhịp tim oxy trong máu MAX30102

Cảm biến nhịp tim và oxy trong máu MAX30102 được sử dụng để đo nhịp tim và nồng độ Oxy trong máu, thích hợp cho nhiều ứng dụng liên quan đến y sinh, cảm biến sử dụng phương pháp đo quang phổ biến hiện nay với thiết kế và chất liệu mắt đo chuyên biệt từ chính hãng Maxim cho độ chính xác và độ bền cao, cảm biến sử dụng giao tiếp I2C với bộ thư viện sẵn có trên Arduino rất dễ sử dụng.

Thông số kỹ thuật:

• Cảm biến nhịp tim và oxy trong máu MAX30102
• IC chính: MAX30102.
• Đo được nhịp tim và nồng độ Oxy trong máu.
• Điện áp sử dụng: 1.6~5.5VDC.
• Nhỏ gọn, siêu tiết kiệm năng lượng, thích hợp cho các thiết bị đo nhỏ gọn, Wearable Devices.
• Giao tiếp: I2C, mức tín hiệu TTL.
• Kích thước: 1.9 cm x 1.4 cm x 0.3 cm

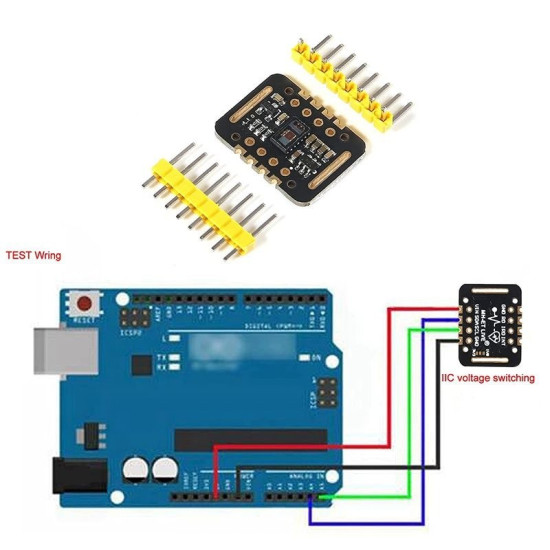

Mạch này thiết kế phù hợp mức logic để dùng với arduino và STM32, lưu ý cần lắp thêm trở kéo lên 4k7 vào 2 chân giao tiếp I2C
