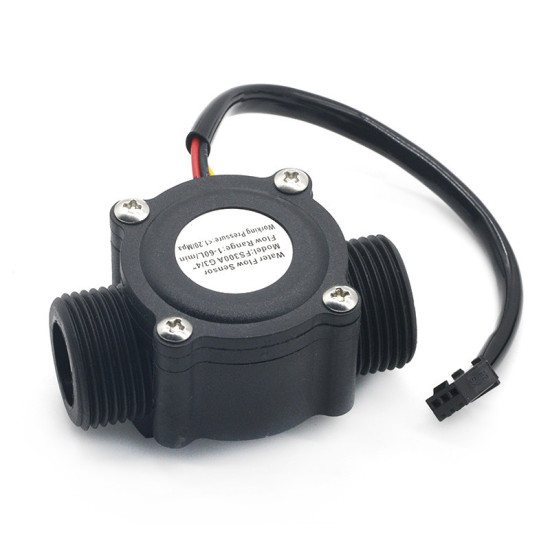

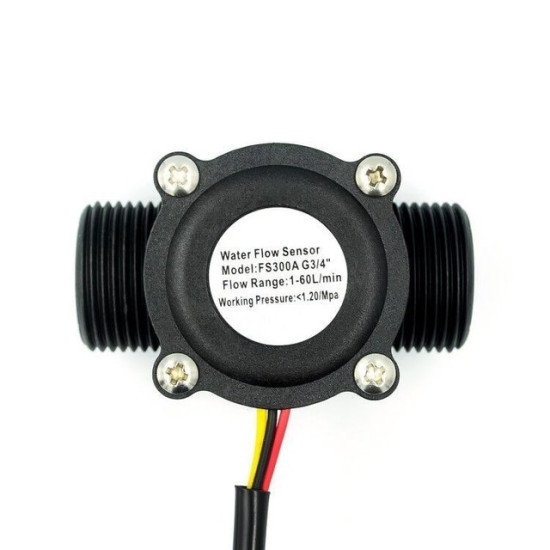

Cảm biến lưu lượng nước FS300A G3/4 27mm

Cảm biến lưu lượng nước là cảm biến lưu lượng nước thường dùng trong các máy bơm nước hồ cá, máy bơm mini, máy nước nóng.v.v.... Cảm biến hoạt động dựa trên cánh quạt (6 điểm nam châm) nước và cảm biến Hall bên trong, khi nước chảy qua làm quạt nước quay ==> cảm biến Hall ==> xung vuông (từ NPN).

Chức năng 3 dây ngõ ra :

• Màu đỏ : nguồn : 5 - 24V
• Dây đen : GND (mass).
• Dây vàng :  tín hiệu.

Công thức lưu lượng :

• Q = F / 6
• F : tần số ( Hz)
• Q: lưu lượng : (L/min)
• 6 : hằng số

Thông số kỹ thuật :

• Điện áp hoạt động : 3.5V – 24V
• Dòng điện : 10mA
• Công suất :  Nhỏ
• Chuẩn truyền : Đọc xung trả về
• Áp lực chịu đựng: 1.7MPa
• Nhiệt độ hoạt động : 35°C – 120°C
• Độ ẩm hoạt động : 35% – 90%
• Dãy hoạt động : 1 – 60 (L/min)
• Sai số nhiệt độ : 5%
• Số chân : 3
• Loại : Module
• Kiểu chân : TTL
• Kích thước : 61mm*36mm*34mm

Lưu ý quan trọng : Không được để nghiêng quá 5 độ, lắp thẳng đứng và nhiệt độ nước chảy qua <120 độ C
