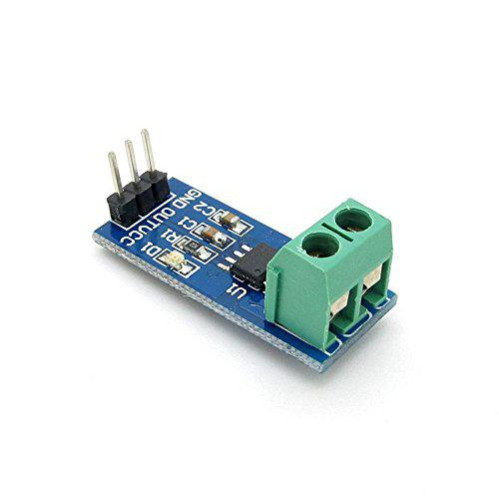

Cảm biến dòng điện Hall ACS712 20A

Giới thiệu:

Module cảm biến dòng điện hall ACS712 5A sử dụng IC ACS712ELC-30B dựa trên hiệu ứng Hall chuyển dòng điện cần đo thành giá trị điện thế.

Cảm biến dòng điện Hall 5A ACS712 là IC cảm biến dòng tuyến tính dựa trên hiệu ứng Hall. Chân ACS712 sẽ xuất ra một tín hiệu analog ở chân Vout biến đổi tuyến tính theo Ip (dòng điện cần đo) được lấy mẫu thứ cấp DC (hoặc AC) trong phạm vi cho phép. Tụ Cf (theo sơ đồ) dùng để chống nhiễu.

Thông số kỹ thuật:

• Đường tín hiệu analog có độ nhiễu thấp.
• Thời gian tăng của đầu ra để đáp ứng với đầu vào là 5µs.
• Điện trở dây dẫn trong là 1.2mΩ.
• Nguồn: 5VDC.
• Độ nhạy đầu ra từ 63-190mV/A.
• Điện áp ra cực kỳ ổn định.
• Mạch sử  dụng chíp  ACS 712 5A
• Ip: 5A đến – 5A
• Độ nhạy: 180 – 190 mV/A.
• Kích thước: 32mm(D) x 14 mm(R)

Code tham khảo :

void setup() {

  Serial.begin(9600);
}

void loop() {

  float average = 0;
  for(int i = 0; i < 1000; i++) {
    average = average + (.0264 * analogRead(A0) -13.51) / 1000;

  //5A mode, if 20A or 30A mode, need to modify this formula to
    //(.19 * analogRead(A0) -25) for 20A mode and
    //(.044 * analogRead(A0) -3.78) for 30A mode

    delay(1);
  }
  Serial.println(average);
}
