74HC595 SMD

Thẻ: 74hc595 smd , ic 74hc595 , 74hc595 , ic dich du lieu , mạch mở rộng chân , mach mo rong chan , linh kien dan , ic logic , 3U1

74HC595 SMD

Hàng trong kho: 10
Nhà sản xuất: Nhập khẩu
Khối lượng: 0.10kg
Mã kho: 1623
Vị trí: 3U1

Số lượng đã bán: 40

1 đánh giá - Viết đánh giá

3.240đ

Giá chưa bao gồm VAT: 3.000đ

Số lượng

Thêm vào giỏ

Mô tả sản phẩm
Đánh giá

1. Giới thiệu tổng quan

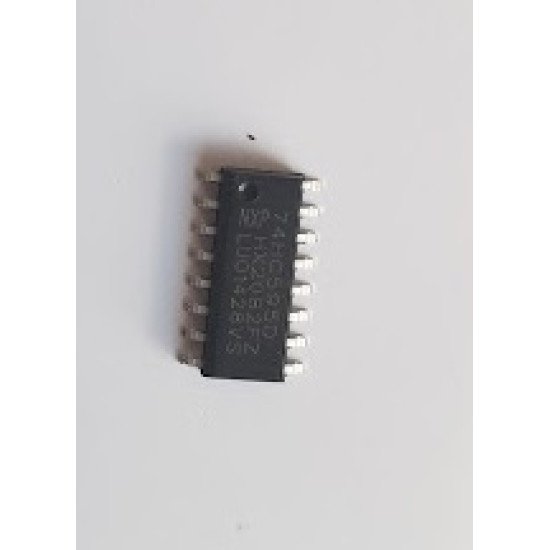

IC 74HC595 SMD là vi mạch dịch dữ liệu nối tiếp sang song song 8-bit tích hợp thanh ghi lưu trữ và ngõ ra 3 trạng thái. Sản phẩm thiết kế theo chuẩn dán bề mặt (SMD) nhỏ gọn, giúp tiết kiệm tối đa không gian mạch in và rất phổ biến trong các ứng dụng mở rộng chân GPIO cho vi điều khiển.

2. Thông số kỹ thuật

Loại linh kiện: IC số, chuẩn dán SMD (SOP-16)
Điện áp hoạt động: 2V đến 6V DC
Dòng điện ngõ ra: +/- 6 mA
Tần số clock tối đa: 100 MHz (tại VCC = 4.5V)
Nhiệt độ hoạt động: -40°C đến +125°C

3. Ứng dụng

Mở rộng chân cho Arduino, ESP8266, ESP32, STM32
Điều khiển hiển thị LED 7 đoạn, ma trận LED (LED Matrix)
Điều khiển các ngõ ra trạng thái, relay trong công nghiệp và dân dụng

4. Hướng dẫn kiểm tra (Test)

Các bước kiểm tra nhanh:

Chuẩn bị: IC 74HC595 SMD, bo mạch test board, nguồn 5V, vi điều khiển Arduino và các LED đơn.
Thao tác: Kết nối nguồn, chân dữ liệu (DS), chân xung nhịp (SHCP) và chốt (STCP) vào Arduino, nạp code mẫu dịch bit.
Kết quả: Các LED đơn sáng tuần tự theo chuỗi dữ liệu truyền từ vi điều khiển qua IC.

* Lưu ý an toàn: Cấp đúng điện áp định mức và tuân thủ chiều chân IC khi hàn dán để tránh chập mạch, hỏng linh kiện.

Sơ đồ kết nối & Code test mẫu (Arduino/ESP)

Kết nối chân:

Chân 14 (DS) nối với Chân 8 (Arduino)
Chân 12 (STCP) nối với Chân 9 (Arduino)
Chân 11 (SHCP) nối với Chân 10 (Arduino)
Chân 16 (VCC) nối 5V và Chân 8 (GND) nối GND

C/C++ (Arduino/ESP)

const int dataPin = 8;
const int latchPin = 9;
const int clockPin = 10;

void setup() {
  pinMode(dataPin, OUTPUT);
  pinMode(latchPin, OUTPUT);
  pinMode(clockPin, OUTPUT);
}

void loop() {
  for (int i = 0; i < 256; i++) {
    digitalWrite(latchPin, LOW);
    shiftOut(dataPin, clockPin, MSBFIRST, i);
    digitalWrite(latchPin, HIGH);
    delay(500);
  }
}
