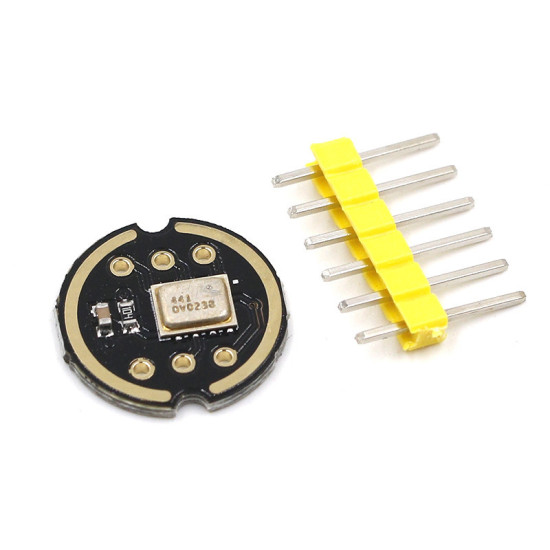

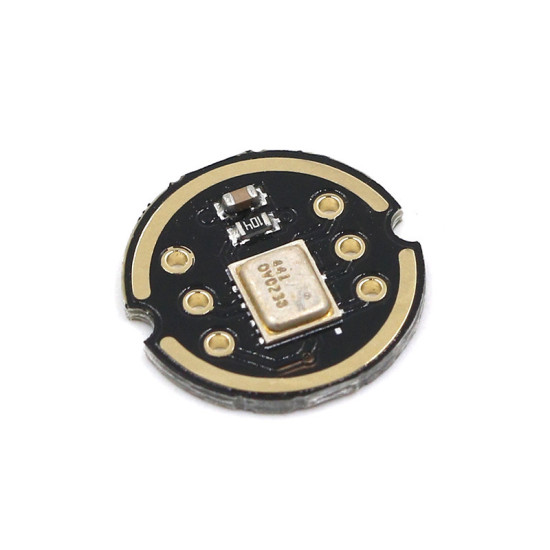

Module micro đa hướng I2S NMP441 MEMS

MÔ TẢ:

Module micro có thể thu âm thanh từ mọi hướng với độ chính xác cao, tiêu thụ điện năng thấp, giao tiếp I2S với vi điều khiển, sản phẩm này đi kèm hướng dẫn sử dụng với ESP32.

Sản phẩm này thích hợp trong các ứng dụng nhận dạng phân loại giọng nói, điều khiển thiết bị bằng giọng nói…

Tính năng sản phẩm:

• Giao tiếp I2S kỹ thuật số với độ chính xác 24-bit
• Tỷ lệ tín hiệu trên nhiễu cao (SNR): 61 dBA
• Độ nhạy cao (SNR): -26 dBFS
• Đáp tuyến tần số ổn định từ 60 Hz đến 15 kHz
• Tiêu thụ điện năng thấp: dòng điện tiêu thụ thấp 1.4 mA
• Tỷ lệ loại bỏ nguồn điện cao (PSR): -75 dBFS

THÔNG SỐ KỸ THUẬT:

• Giao tiếp: I2S
• Điện áp cấp: 1.8V đến 3.3V
• Kích thước: đường kính 14mm x độ dày 2.0mm
• Khoảng cách chân cắm: 2.54mm
• Cân nặng: 1g

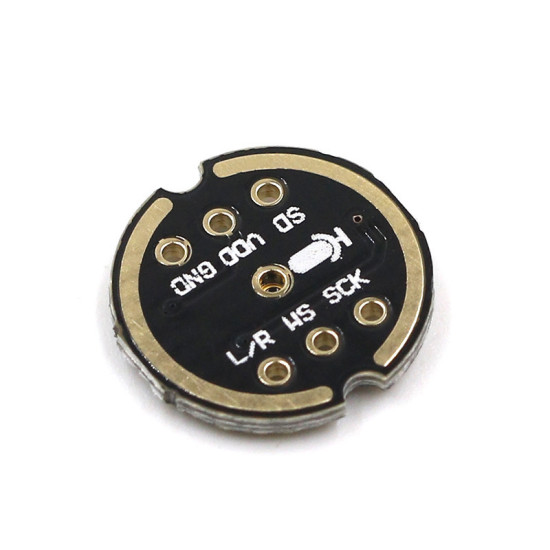

ĐỊNH NGHĨA IO TỪ NHÀ CUNG CẤP:

• SCK: Đồng hồ dữ liệu nối tiếp cho giao tiếp I2S
• WS: Chọn từ dữ liệu nối tiếp cho giao tiếp I2S
• L/R: Chọn kênh trái/phải.
  • Khi đặt ở mức thấp, microphone xuất tín hiệu ở kênh trái của khung I2S.
  • Khi đặt ở mức cao, microphone xuất tín hiệu ở kênh phải.
• SD: Đầu ra dữ liệu nối tiếp cho giao diện I2S.
• VCC: Nguồn đầu vào, từ 1.8V đến 3.3V.
• GND: Mass nguồn

SƠ ĐỒ KẾT NỐI VỚI ESP32:

SCK >> GPIO14
SD >> GPIO32
WS >> GPIO15
L/R >> GND
GND >> GND
VDD >> VDD3.3
